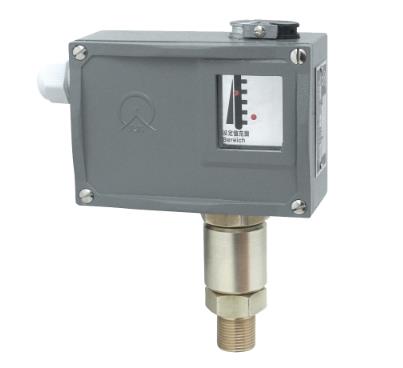

由于壓力控制器具有安裝水平不受限制、調整方便、控制精度高等優點，使得壓力控制器廣泛用于各個領域。不過很多壓力控制器自從安裝使用以來，一直存在著微動控制器觸頭燒蝕現象，從而產生誤動，影響安全運行。本文主要介紹的是壓力控制器觸頭燒蝕的原因及改進方法。

       經過技術人員實踐得出，壓力控制器觸頭燒蝕的原因主要有兩種：一種是微動控制器的負載直流中間繼電器線圈，該線圈為感性，線圈磁能釋放，產生強烈電弧，燒蝕電觸頭。另外一種是微動控制器觸頭通電時產生明火電弧，特別是在斷開時比較明顯。由于壓力是連續逐漸變化的，感壓元件（彈簧管）帶動微動控制器觸頭有時是一絲一絲動作的。觸頭頓開不突然，產生連續放電火花，觸頭燒蝕（正極出現凹孔，負極出現凸起的小堆）

　　針對以上兩種原因，我們將回路作了如下圖的改進。改進此回路的指導思想是：降低微動控制器接通、斷開時的電流值。用晶體管（三極管）代替微動控制器作為負載控制元件。改進后的工作原理是：當回路中傳來壓力降低信號電流。YK接觸后起到觸發信號作用，導通BG，JZ11繼電器線圈通電吸合，每個回路通電，負載動力控制器工作，當壓力升高到一定值后，YK斷開，BG因無基信號而轉為戒止，JZ11繼電器線圈失電釋放。借助感壓元件（彈簧管）來控制微動控制器YK的接通與斷開，即達到控制負載通、斷目的。

　　由圖2可知，微動控制器YK接通電流為：

　　Ib=Ee/Rb+（1+β）Ra

　　=220/910+（1+45）x4600

　　≈1.03mA

　　與原微動控制器接通時流過的電流（中間繼電器線圈的工作電流為50mA）相比，減少約50倍。故微動控制器不會再出現燒蝕現象。

　　JZ11中間的繼電器工作電壓為：Va=1+β）Ib、Rc≈217.9V

　　故中間繼電器可以可靠工作。

　　經過實驗，將改進后的壓力控制器接在直流220V的JZ11中間繼電器上，連續通電100次，工作半小時，JZ11中間繼電器均能可靠動作，實驗參數如下Ib=1.02mAVa=221V,Vrb=0.95V,Vbr=0.71V,Vcr=1.6V。
